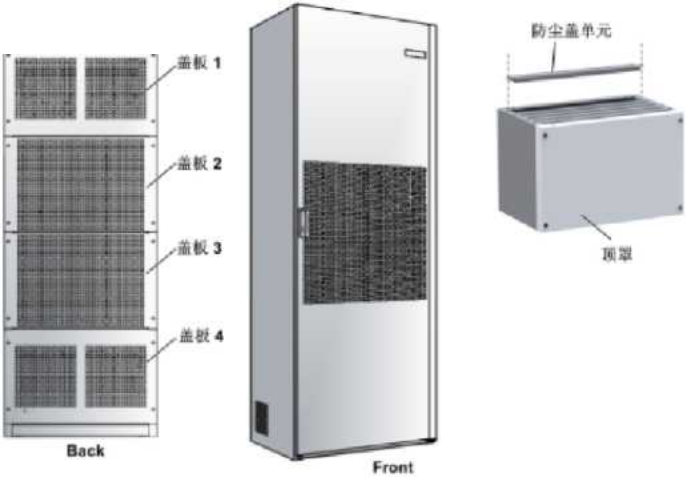

中兴ZXDU68 T601系统总体构成系统总体构成 ZXDU68 T601系统由交流配电单元、直流配电单元、监控单元、ZXD24OO开关整流器和 凿电池组成。除了紡电池外，其他系统组件集成在ZXDU^T6(H系统机柜内。 • ZXDU68 T601系统机柜的外形如图2T所示。 今机柜的高度为1硕nun-在加配*W mm高的頂罩或底座后,整机高度达到2(W mm (顶罩和底座为可选配件)。 今 机柜的顶部配置防尘盖，防尘盖由多个防尘盖单元拼装组成。 r机柜的后部配置4块盖板。盖板和机柜的前门上分布冇散热孔.， 图2-1 ZXDU68 T601系统机柜外形图

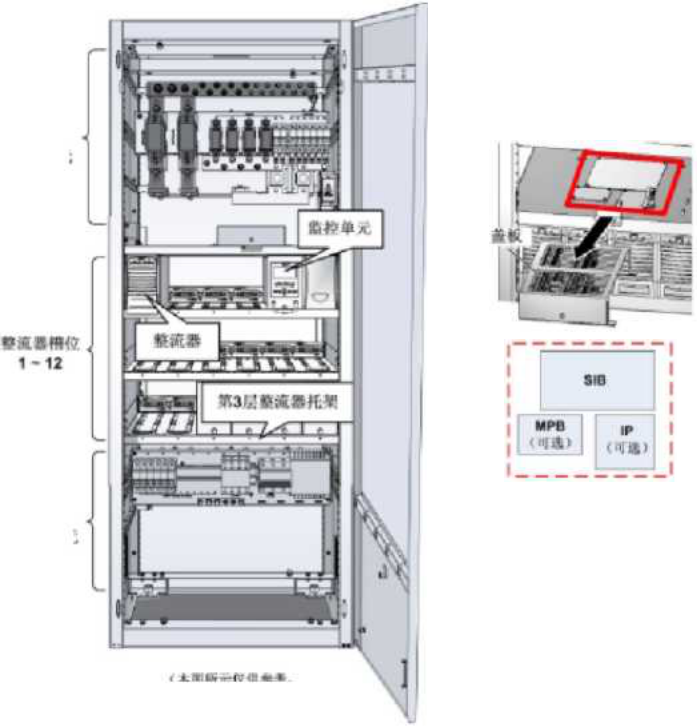

图2-1 ZXDU68 T601系统机柜外形图 ZXDU68 T时系统内的总体结构布局如图2-2所示(标准配冒)c -＞配电单元内的组件布局根据用户需求灵活调整。 -＞最多配置12台ZXI)24m开关整流器。标准机架配置2层整流器托架，提供1。个整 流器槽位。第3层整流器托架支持现场扩容.用于安装第IIT2个开关整流器。 -＞打开监控单兀I•.方的盖板，可见到SIB板(Signal InterGce Board )和IP通讯组件。 IP通讯组件为可选配件,II1MPB板(Modem Power Board )和IP长组成。
|
