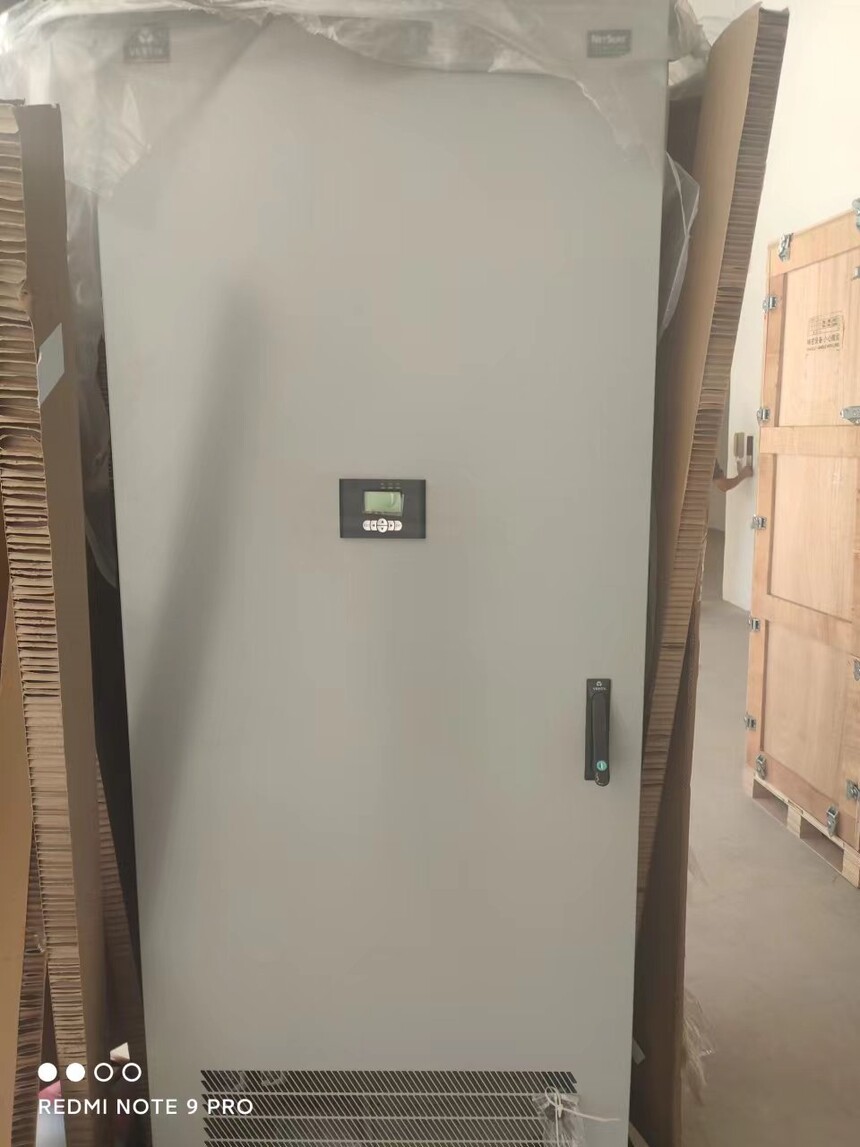

维蒂PD48/2500DF-A-Y1直流柜 维蒂PD380/400AFH-7Y1交流柜

NetSure801系列电源系统是艾默生网络能源集多年开发和网上运行经验推出的新一代大容量通信电源系统。该电源系统采用数字化双DSP控制、有源PFC、软开关技术、原边箝位专利技术、集中散热专利技术等，具有高效率、高功率密度、高可靠性、超低辐射、维护快捷、节能环保等优点

NetSure801系列电源系统产品特点：

节能－休眠节能专利技术

高效-普通模块混插专利技术

节地－单个整流架大容量2000A，可使

整个系统节地20%

环保－满足欧盟RoHS标准和中国环保指令，EMC满足EN300386 Class B

„超强电网适应能力。输入电压范围为260〜530Vac，可正常工作，并能够承受600Vac高压输入

„网络化监控。可以通过网口、Modem、RS232实时远程监控

„数字化自主均流。均流性能稳定，不平衡度<1%；整流模块能脱离监控单元稳定工作及

自主均流 安全可靠。交流侧、直流侧、信号端全方位

防雷

„整流模块、监控模块无损伤热插拔，在线维

护，方便快捷

„真正全正面操作，上下自由出线

„电池反接保护。有效防止电池反接后模块炸

机

„耐油机启动。能承受油机瞬间过压，对油机

输出要求不高

„输出电流缓起功能。输出电流可根据设定缓

慢爬升，减小对负载和电池的冲击，有效提

高电池使用寿命

应用范围

„ 市话网大中型交换局

„ 长途局

„ 一级传输干线

„移动交换局、移动汇接局

特点

NetSure801系列电源系统

NetSure801

系统构成

整流模块R48-5800(R48-5800e)

监控模块M821D

整流柜Rack1000-7、Rack2000-7

交流配电柜PD380/400AFH-7、PD380/630AFH-7、PD380/630AFA

直流配电柜PD48/1600DF-7、PD48/2500DF-7

选配件MODEM组件、温度补偿电缆、并机铜排成套件、顶盖、侧门

环境

工作温度-10〜+65℃(+45〜+65℃需降额使用)

工作相对湿度≤95%RH

海拔高度≤4200m(2100〜4200m需降额使用)

存储温度-40〜+70℃

存储相对湿度≤95%RH

系统参数

输入线电压260〜530Vac(260〜304Vac半载输出)

输入电压频率45〜65Hz

功率因数≥ 0.99

效率≥ 93%

输出直流电压-42 〜-58Vdc

均分负载性能≤±1%

监控模块 M821D

„8组干接点输出，8个用户数字量输入接口，告警级别及关联的干接点输出可以自由配置

„可以通过网口、Modem、RS232远程监控，支持遥控、遥测、遥信、遥调

„可存储历史告警记录4000条、电池测试日志10条、系统日志3000条、控制日志500条、

历史数据60000条

„智能化电池管理，可以自动均浮充、充电限流、温度补偿、电池容量计算、在线电池测试

„支持TCP/IP、SNMP、Web浏览器、远程下载

„支持高效-普通整流模块混插功能，有效提高系统综合运行效率

„带USB口，可通过USB升级软件与配置
