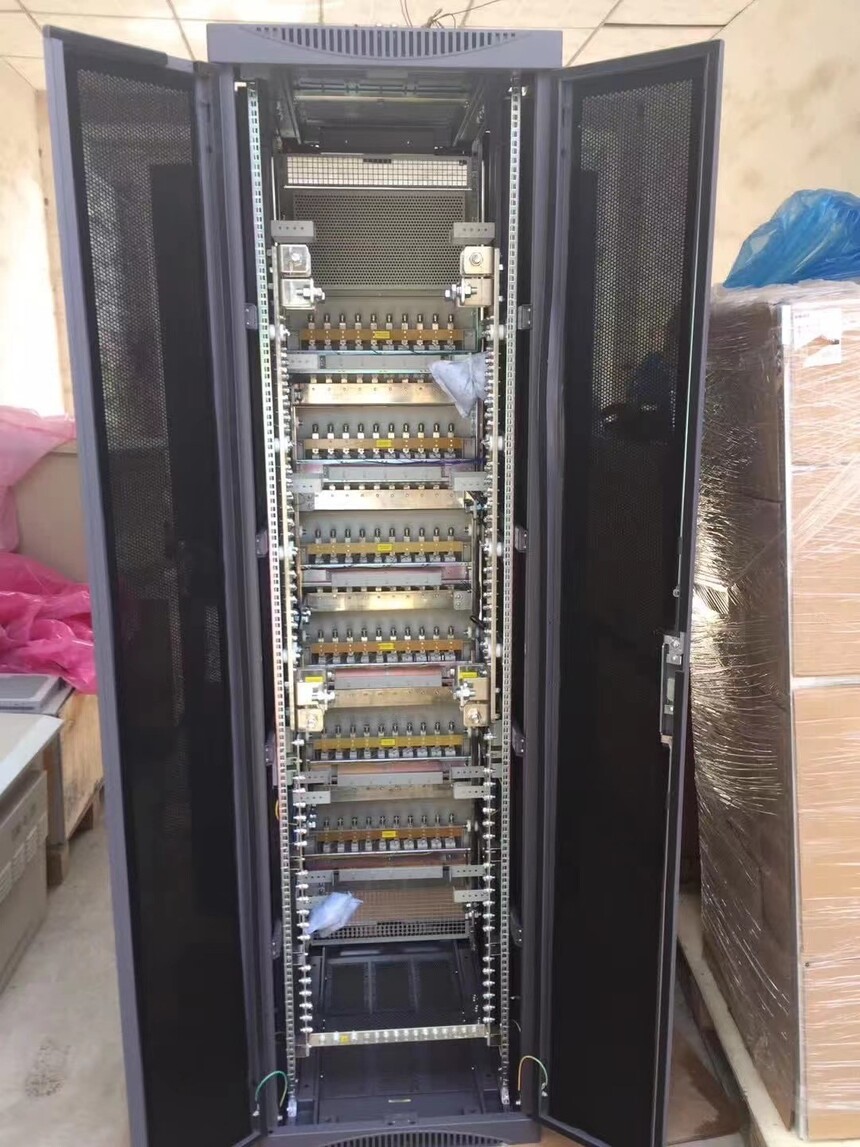

华为直流配电柜DPDF-L-I-1300（S）直流配电单元

产品名称:1
中远通配电柜DPF-L-1300（S）中远通直流
价格:电议
1300A配电柜
系统设
所屈类别:无
发货期:1-3天
品牌:中远通
发货地:北京大兴
型号:DP--i-1300（S）
供货量:
标题:中远通配电柜DF--1-1300（S）中远通直流1300A配电柜中远通高频配电柜
1直流配电柜概述
中远通配电柜DPDF-l-i-1300（s）.dpdf-i--1300直流配电柜与华为技术3G移动交换和NGN设备配备使用，机柜采用与NGN设机柜的相同的结构，能1.1产品介绍

够支持相同标准机柜之间的并柜，其用于48V流电源的分配及地线和保护地线的汇接本直流配电柜是一种自然散热的配电柜，输入电压在范围为-38.460VDC的输入情况下均能正常工作。本直流配电柜采用2路隔离输入，互为备份，额定输入电流每路1300A，输出采用双路供电输出，互为备用，当任何一路电源发生短路或其它线路故障而中断时，不影响其他负载的正常工作。总输出为双3
1.3直流配电柜的结构
1.3.1直流配电柜的组成
直流配电柜由机柜，一个监控框和六个配电框组成具体配置如表1所示
优惠
表1系统配置表
数
备注
系统部件名称
描述
量当配电柜有故障发生时可发出声光告警并明确指示告警
1/
监控框
的分路。
1/
配电框1 1PowerSupply（-48V1）
1～5路为100A输出6～10路为63A输出
11～15路为100A输出16～20路为63A输出
1/
配电框 2PowerSupply2（-48V2）
配电框 3PowerSupply3（-48V1）
21～25路为100A输出26～30路为63A输出
1/
配电框 4PowerSupply4（-482）
31～35路为100A输出36～40路为63A输出
1/配电框5 5PowerSupply（-48V1）
41～45路为100A输出46～50路为63A输出
1/
配电框6 6PowerSupply（-48V2）
51～55路为100A输出56～60路为63A输出
14直流配电柜原理
dpdf-i-1300（）直流配电柜用于把电流分配到各负载分路系统主要包括主电路和监控电路两部分1.4.1系统主电路工作原理
系统主电路原理如图14所示
两路48V直流电源（简称为48V1和48V2，或者电源1、电源2）通过直流输入正母排和直流输入负母排引入系统，其中负母排采用电流分散接入、分散输出的方式，以减少汇流母排的截面积。电源引入之后，通过分支母排接入到各个空气开关以达到电流分配的目的。每48V直流电源分30路输出，15路为100A的输出，15路为63A输出。相应空开的分布排1～5路为容量100A的空开，6～10路为容量63A的空开；第二排1～15路为容量100A的空开，1620路为容量63A的空开；第三排21～25路为容量100A的空开，2～30路为容量63A的空开；第四排31～35路为容量100A的空开，36-40路为容量63A的空开；第五排41～45路为容量100A的空开，46～50路容量63A的空开:第六排51～55路为容量100A的空开56～60路为容量63A的空开保护地线引入到柜内保护地排PGND，各负载设备保护地也从该地排引出
系统正、负母排分别与防雷器相连，防雷器的PGND就近接地排，可提供防雷保护
当双电源负载接入时，分别从两路电源取电，当一路电源故障时，另一路电源可为负载供电。
