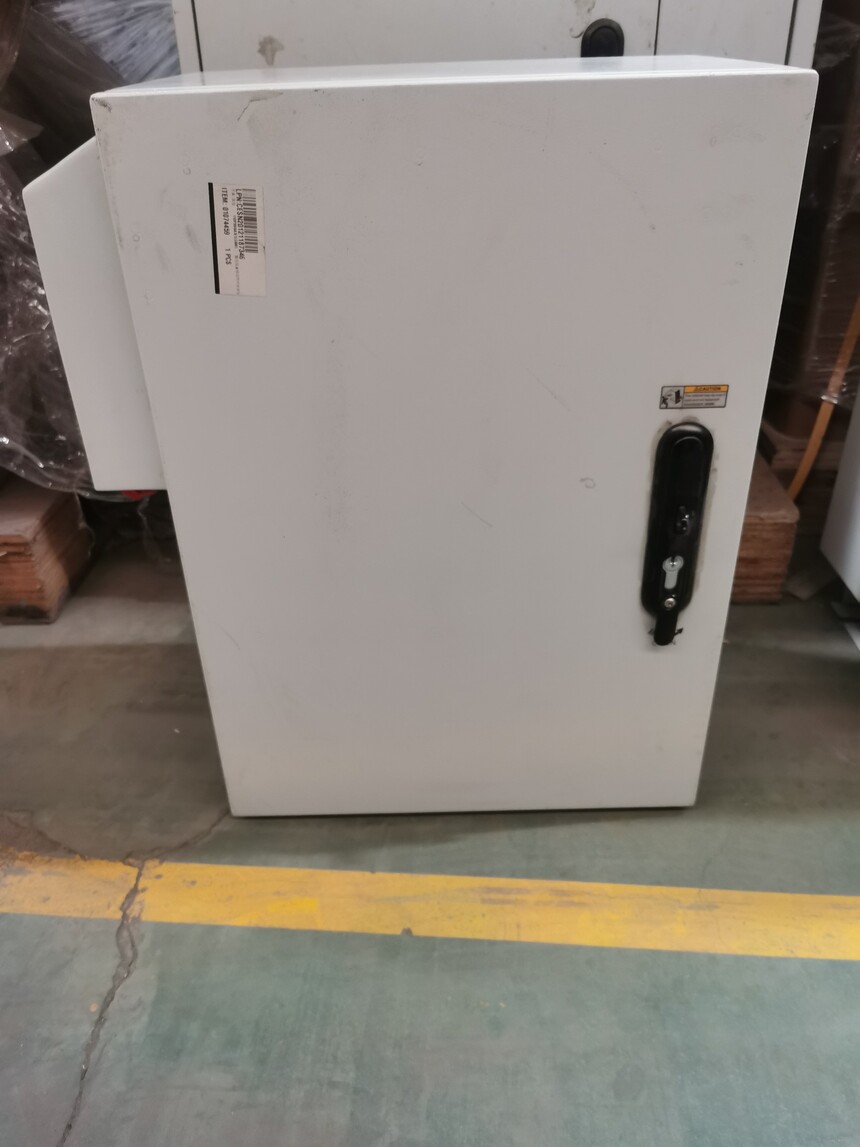

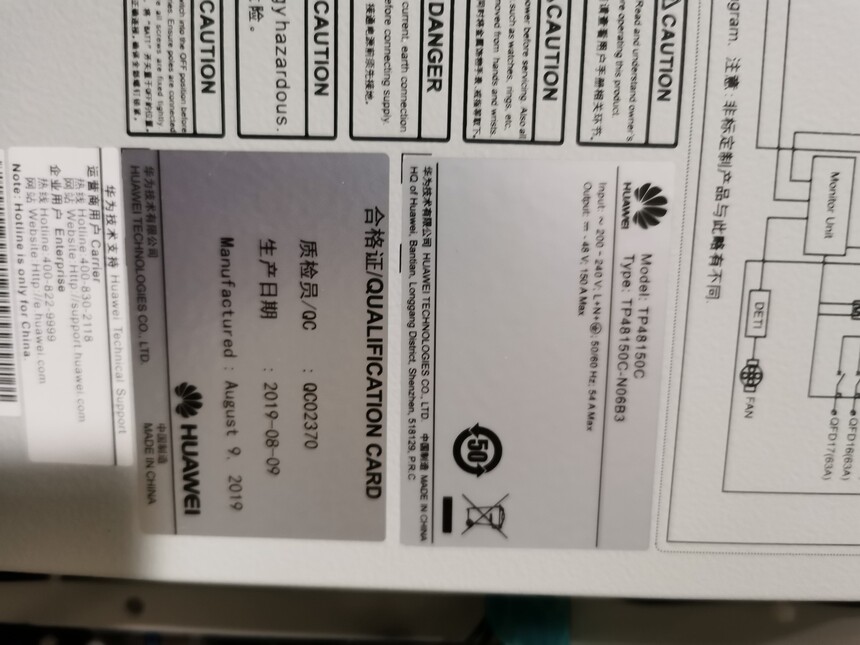

华为TP48150C-N06C3室外壁挂电源系统

华为TP48150C-N06C3室外壁挂电源系统，通信电源室外柜 5G通信基站户外机柜

产品参数

华为TP48150C-N06B2室外壁挂式电源柜

供应华为通信电源ETP48150

1 华为ETP48150系统介绍

ETP48150系统是通信用电源系统，采用48V/50A的整流模块，产品提供稳定可靠直流电源，本电源系统最大包含3个整流模块总容量可达到150A。

   本系列产品依IEEE、NEMA、ANSI及Bellcore等标准设计。

2华为ETP48150系统特性

    1. 系统具N+1备用容量

    2. 宽输入电压范围（90~300Vac，其中90~175Vac为线性降功率使用）

    3. 模块工作温度范围宽 (-5℃～+75℃，其中45℃~75℃为线性降功率使用)

    4. 模块化精密设计，易扩容。

    5. 具有热插拔功能，可在不影响运作下，更换模块

    6. 重量轻，整流模块仅重2.0kg

    7. 高功率密度

    8. 高功率因数 (PF＞0.99)

    9. 高效率模块(额定输出54Vdc时，效率≥91%)

   10. 具有阀控式电池浮充电压温度补偿

   11. 先进的负载均流技术，均流特性极佳

   12. 通过RS-232通讯口达到智能型三遥功能

   13. 可装设低压隔离开关，保护电池过度放电

   14. 高密度的交直流配电单元

   15. 系统具有优良的低输入电压启动功能

   16. 智能化油机管理功能（可选）

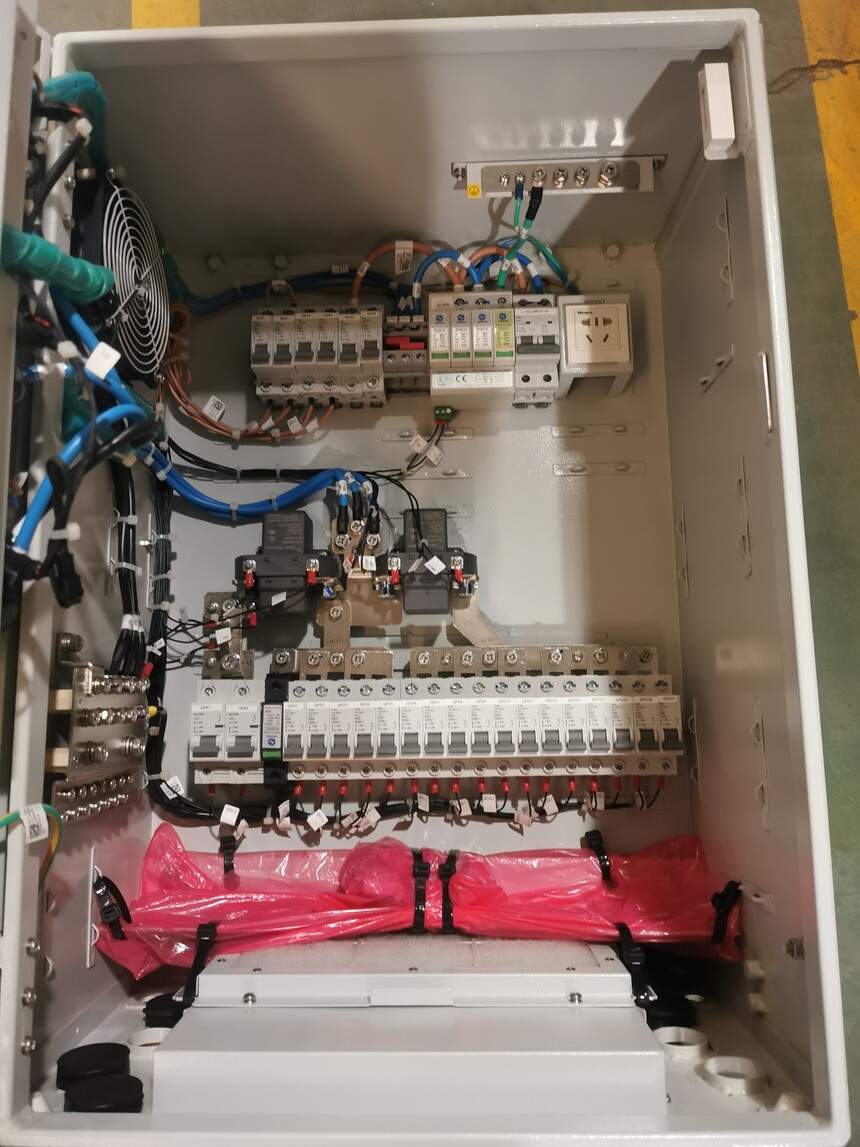

3华为ETP48150系统结构

 本系统最大提供48V/150A容量，另有低电压隔离保护可选。

 系统分路配置如下：

 额定交流输入：     220Vac，单相三线制

 交流输入开关：      63A×1路（单相三线）

 交流分路(客户留用)：16A×2路（单相）

 负载下电支路：     100A×1路、40A×3路（空开）

 电池保护支路：      32A×2路、16A×4路（空开）

 低压隔离开关：      LVDS×2路 (负载隔离保护和电池隔离保护，如上)

 电池分路：        100A×2路（空开）

 油机管理功能：      选配

 外型尺寸与重量：

 尺寸（mm）：      483 (宽) × 340 (深) × 222 (高)

 重量（kg）：      约20 kg （不含模块）

4华为ETP48150系統技术指标

4.1华为ETP48150系統配置

 本系统最大提供48V/150A容量，高度5U，直流配电设计在系统上方，另有低电压隔离保护可选。

4.2华为ETP48150系统特性

 整流模块并联运作时，以相同百分比分担负载电流，其应该分担的电流(I1)与实际分担的电流(I2)之差额维持在整流模块额定输出电流(I)的±5％内。

4.3华为ETP48150工作环境

(1) 工作环境温度：-5～45℃ (45℃~75℃为线性降功率输出)

(2) 相对湿度：0～95% (不凝结)

(3) 海拔高度：＜4000m (注：2000m～3000m时，每升高100m功率下降1%；

3000m～4000m时，每升高100m功率下降2%)

4.4华为ETP48150整流模块规格

(1) 功    率： 2880W

(2) 效    率： ≥91%

(3) 交流输入

    (a) 频率：45Hz～66Hz

    (b) 电压：220Vac(单相)；

        176Vac～300Vac (满载)；90Vac～175Vac（线性降功率输出）

    (c) 功率因素：>0.99 (输入电压220V, 输出电压54V, 输出满载时)。

(4) 直流输出

   (a) 电压：

     标称电压：54.0 V

     浮充电压：浮充电压为42Vdc～58Vdc (可调)

     均充电压：均充电压值可配合现场应用特性的需要，依蓄电池制造厂家建

     议的均充电压值设定；一般设定值如下：均充电压为50Vdc～58Vdc(可调)， 出厂设在56.4Vdc；

   (b) 电流：单一整流模块输出容量为54.0V时为50A。

(5) 冲击电流：21.8A (冷启动)

(6) 缓启动时间为输出电压从10%升至90%的时间，不少于3秒。

(7) EMI(Electro-Magnetic Interference): 通过 CISPR22 Class A。

(8) 保护

    (a) 输入过压保护

    (b) 输入低压保护

    (c) 输出过压保护

    (d) 输出过流短路保护

    (e) 输出限流保护

    (f) 过温保护

4.5华为ETP48150系统控制及监控单元(CSU)

 本系统监控单元具有下列显示及功能：

(1) 明确故障告警显示。

(2) 显示系统的浮充或均充电压值：显示且可调整低电压设定值，到达低压设定

值时发出警报。

(3) 当蓄电池组放电电压值至设定值时，低压隔离开关动作，将蓄电池组自系统

切离，并发出警报。

(4) 当蓄电池温度传感器送出过温(高于蓄电池正常工作温度)即调降系统充电电

压或使返回浮充状态。

(5) 显示系统输出至负载的总电流值。

(6) 蓄电池组充、放电电流值。

(7) 当蓄电池组放电后，在市电恢复时，即自动对其实施回充。

(8) 熔丝熔断（当用断路器时为断路器跳脱）。

(9) 市电中断指示。

(10) 油机功能。
