2.1 产品概述
TP4860C-D06A5 是一款室外型直通风一体化壁挂型通信电源系统，主要为室外覆盖–
48V 系列的通信设备供、备电。TP4860C-D06A5 最大输出电流是 60A，机柜外观如图
2-1 所示。

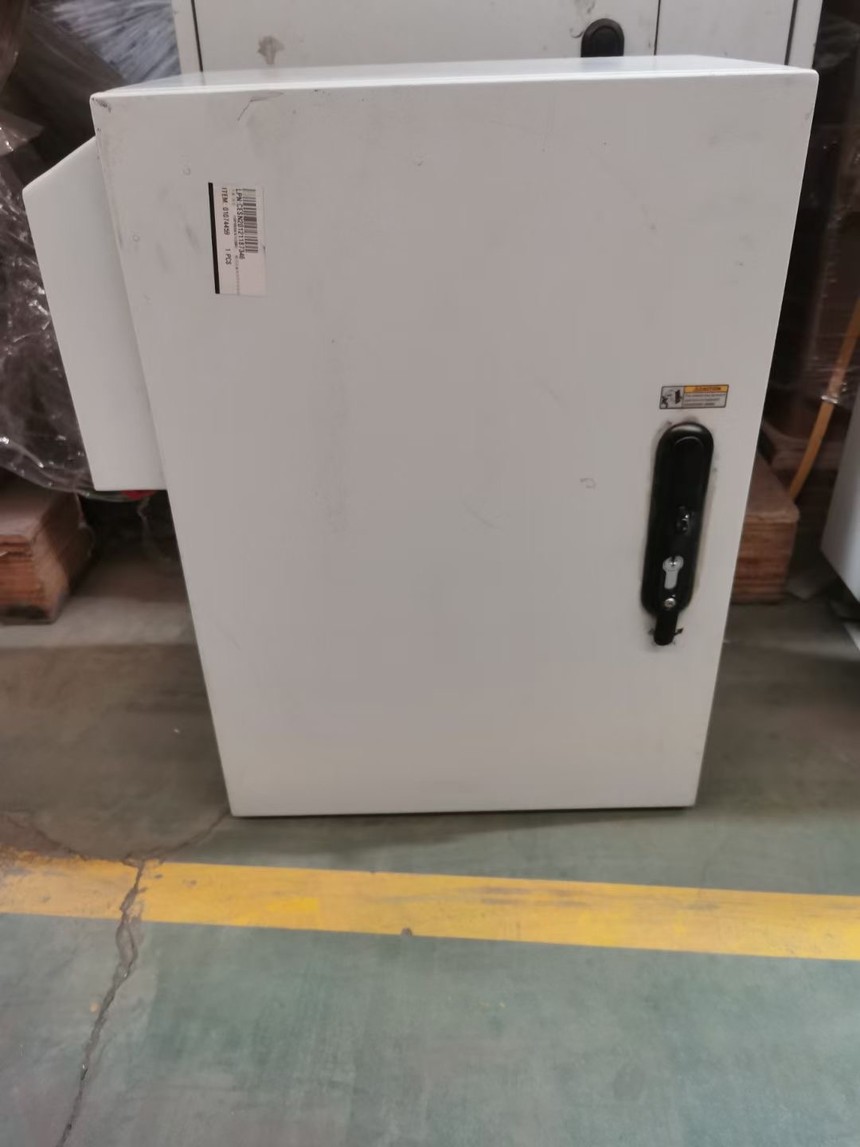

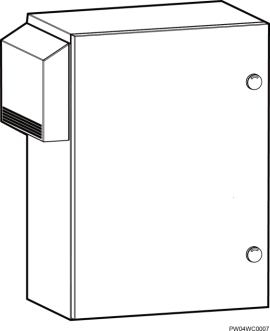

图2-1 TP4860C-D06A5 机柜外观
2.1 型号说明
电源柜 TP4860C-D06A5 的型号说明如图 2-3 所示，电池柜 TBC040-DCA3 的型号说明如图 2-4 所示。

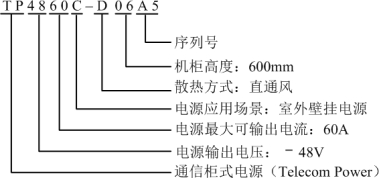

图2-3 TP4860C-D06A5 型号说明
2.1 系统特点
l 电压范围宽至 85V AC～300V AC
l 完善的电池管理功能
l 完善的交流防雷设计
l 网络化设计，提供一路COM 接口、一路RS485/RS232 接口
l 支持 LCD 界面显示、按键操作
l 支持整流模块热插拔
l 整流模块功率因数值达 0.99
2.1 系统配置
电源柜配置如表 2-1 所示。
表2-1 电源柜系统配置表
系统配置 | TP4860C-D06A5 |
输入制式 | 220V AC 单相三线制（L、N、PE），支持 110V AC 双火线 （L1、L2、PE） |
整流模块 | 最大支持 2 个R4830G1，R4830N2，R4815G1 或 R4815N1 |
监控模块 | SMU06C |
风扇 | 一个风扇 |
加热膜 | 选配 |
门磁传感器 | 一个 |
LG 锂电池 （UPB4810） | 规格：10Ah 数量：0 或 2 组 |
系统配置 | TP4860C-D06A5 |
小容量锂电池 （BBS 4840Z） | 规格：40Ah 数量：0 或 1 组 |
铅酸电池 | 默认安装内置 4 节 38Ah/12V 或 18Ah/12V 铅酸电池 |
防雷器 | l 交流防雷：标称雷击放电电流 20kA，最大雷击放电电流40kA，8/20μs l 直流防雷：差模 10kA，共模 20kA，8/20μs |
项目 | TP4860C-D06A5 |
输入制式 | 220V AC 单相三线制（L、N、PE），支持 110V AC 双火线 （L1、L2、PE） |
交流配电 | 交流输入：32A/2P 空开×1 交流输出：10A/2P 空开×1，1 路 10A 维护插座（选配） |
直流配电 | 3 直流输出空开：16A/1P×3，预留 3 路空开安装位置 4 电池空开：63A/1P×1，预留 1 路空开安装位置 |
