艾默生NetSure801

艾默生/维谛NetSure 801 系列高可靠高效率分立式电源系统是维谛技术集多年开发和网上运行经验推出的新一代 大容量通信电源系统。该电源系统由交流配电柜、直流配电柜、整流柜组成，具有数字化双 DSP 控制、有源 PFC、软开关技术、原边箝位专利技术、集中散热专利技术等，具有安全可靠、高效节能、智能化、节省空间、 分期投入等优点。

价值特点

1.安全可靠 电网适应能力强,输入电压范围260Vac～530Vac，能承受 600Vac高压输入。

2.防雷能力强：具有交流侧、直流侧等全方位防雷保护。

3. 保密性能好：支持SSH、SSL加密协议，具有高安全性能。

4.油机兼容性好：具有Walk-in功能，耐油机启动，能承受油机瞬 间过压。

5. 电池保护能力强：具有输出电流缓起功能，减小对负载和电池 的冲击，有效延长电池使用寿命。 高效节能

6. 模块效率高：普通模块效率>93%；高效模块效率>96%。

7.多种节能方案：支持休眠节能技术、高效-普效模块混插节能技 术。

8.满足欧盟RoHS标准和中国环保指令。

9.分期投入整流柜、配电柜柜内柜外均可并机，扩容方便。

智能化

1.全面监控：交流配电柜、直流配电柜、整流柜均自带监控单元独立工作。

2.远程管理：可以通过网口、Modem、RS232、RS485实时 远程监控。

3.信息丰富：可存储历史告警信息4000条、电池测试日志10 条、系统日志5000条、控制日志500条、历史数据60000 条。

4.界面友好：彩色屏，图形化菜单，参数设置方便，操作简 单。

5.自主均流：数字化控制，均流不平衡度<3%，性能稳定；整 流模块能脱离监控模块稳定工作并自主均流。

6.接线灵活：真正全正面操作，上下自由出线。

7.便于管理：整流模块具有独立的ID识别功能，便于用户的 资产管理。

8.节省空间单个整流架最大容量2000A，整个系统节地20%。

应用场景

1.大中型交换局 2. 移动交换局和汇接局 3. 传输干线 4. 核心机房 5. 数据中心

系统构成 NetSure 801

整流模块 R48-5800A/R48-5800e

监控模块 M831D

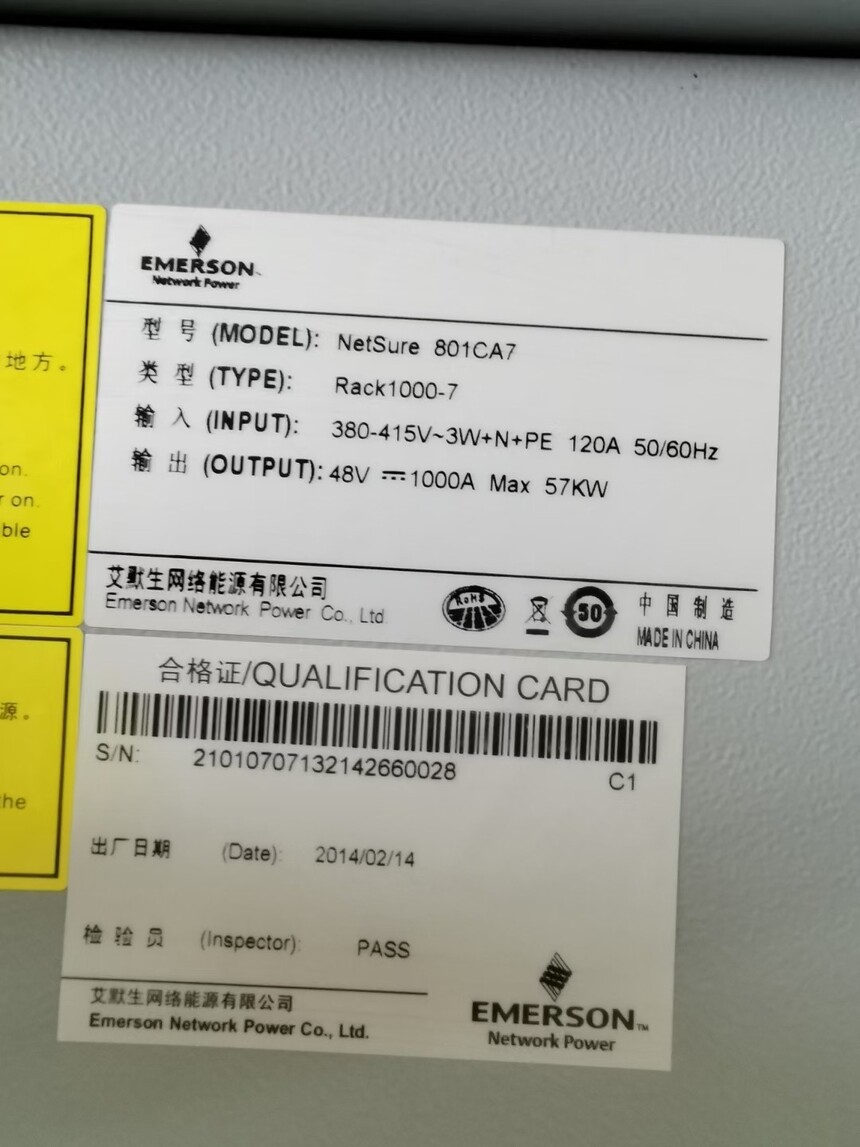

整流柜 Rack1000-7、Rack1500-7、Rack2000-7

交流配电柜 PD380/400AFH-7、PD380/630AFH-7、PD380/630AFA-7

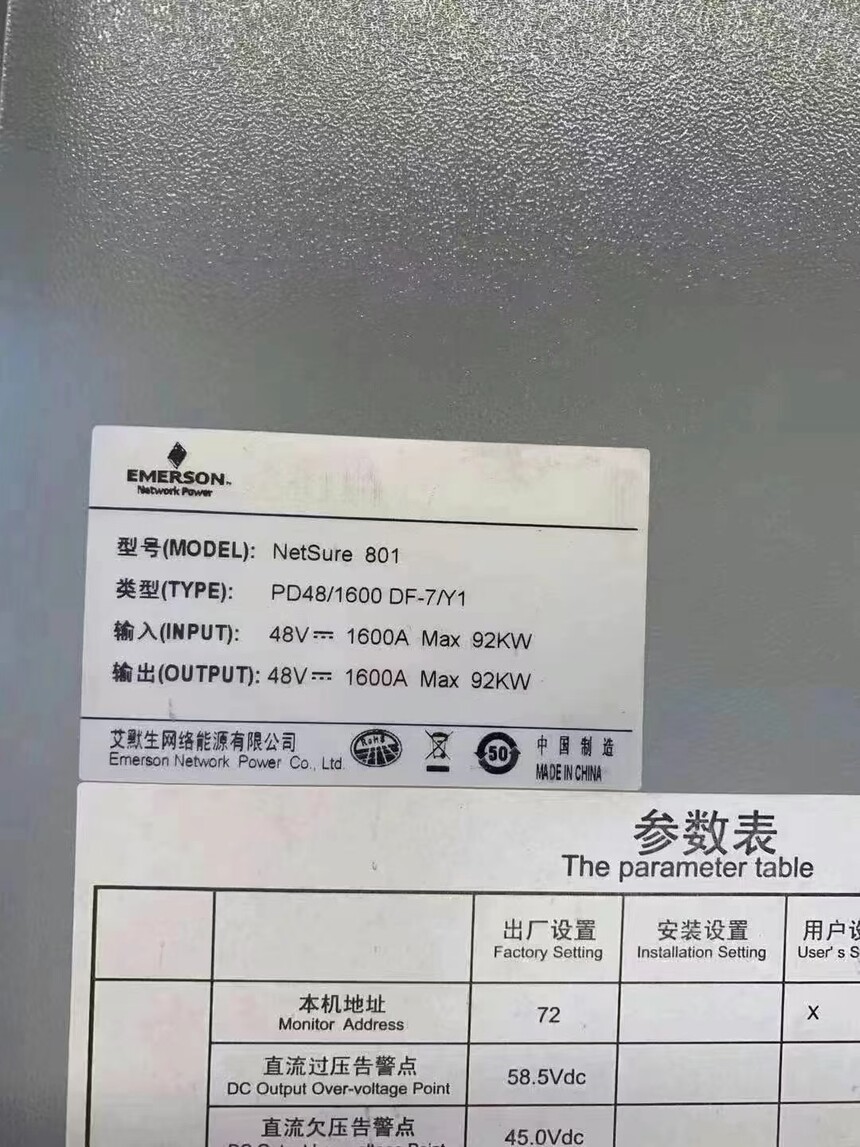

直流配电柜 PD48/1600DF-7、PD48/2500DF-7

选配件 MODEM组件、温度补偿电缆、并机铜排成套件、顶盖等

电气参数 NetSure 801 系列 性能参数 描述

工作温度 -10 ～ +65℃（+45 ～ +65℃需降额使用）

工作相对湿度 ≤95%RH（无凝露） 海拔高度 ≤4000m（2000 ～ 4000m 需降额使用）

存储温度 -40 ～ +70℃ 存储相对湿度 ≤95%RH

输入线电压 260 ～ 530Vac（260 ～ 304Vac 降额输出） 输入电压频率 45 ～ 65Hz

功率因数 ≥0.99 效率 >92%，普效系统；>95%，高效系统 输出直流电压 -42 ～ -58Vdc 均分负载性能 ≤3%

产品配置 整流柜 型

型号 Rack1000-7 Rack1500-7 Rack2000-7

整流模块型号 R48-5800A/R48-5800e R48-5800A/R48-5800e R48-5800A/R48-5800e

整流模块数量 1 ～ 10 个 1 ～ 15 个 1 ～ 20 个

监控模块型号 M831D M831D M831D

监控模块数量 1 1 1 机械参数

600mm（宽）×600mm（深） ×2000mm（高）

600mm（宽）×600mm（深） ×2000mm（高）

600mm（宽）×600mm（深）×2000mm（高）

重量（kg） ≤140（不含整流模块） ≤160（不含整流模块） ≤180（不含整流模块）

交流配电柜

型号 PD380/400AFH-7-Y2 PD380/630FH-7-Y3 PD380/630AFA-7-Y4

三相四线制和三相五线制 三相四线制和三相五线制 三相四线制和三相五线制

交流输入 两路输入，手动切换 两路输入，手动切换 两路输入，自动切换

输入电流 400A 输入电流 630A 输入电流 630A

三相 4×160A（MCCB） 三相 6×160A（MCCB） 三相 6×160A（MCCB）

三相 1×63A（MCB） 三相 1×63A（MCB） 三相 1×63A（MCB）

交流输出 三相 1×32A（MCB） 三相 1×32A（MCB） 三相 1×32A（MCB）

单相 3×32A（MCB） 单相 3×32A（MCB） 单相 3×32A（MCB）

单相 3×20A（MCB） 单相 3×20A（MCB） 单相 3×20A（MCB）

应急输出 100A@48Vdc 100A@48Vdc 100A@48Vdc

尺寸 800mm（宽）×600mm（深）×2000mm（高） 800mm（宽）×600mm（深）×2000mm（高） 800mm（宽×600mm（深）×2000mm（高）

重量（kg） ≤240 ≤270 ≤300

艾默生/维谛NetSure801 大容量分立式通信高频开关电源柜
