简介：

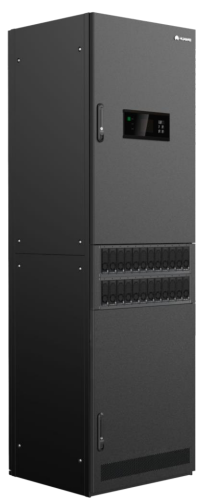

TP481200B-N20B1是华为推出的集交流输入、整流、直 流配电为一体的机房大电源系统。系统最大容量1200A， 采用1U超高效整流模块和先进的监控单元，为客户提供高 可靠、高效节能、方便维护的-48V直流电源供电解决方案。
华为TP481200B-N20B1技术参数，华为4V1200A组合式机房电源系统
特性：
l
高安规设计：电源系统满足CE、泰尔标准，整流模块满足UL、CE、TUV标准
l 超高效：搭载最大效率98%的超高效50A整流模块
l 高可靠：超过1000项测试，MTBF超过50万小时
l 高集成：交直流一体化，可并机实现6000A输出
l 支持电池单体管理：提高机房备电可靠性
l 灵活组网：支持IP、RS485/232等组网方式，匹配机房
管理演进
l 手机APP：搭配华为NetEco能源网管，随时随地掌控机房状态
华为TP481200B-N20B1技术参数，华为4V1200A组合式机房电源系统
应用场景：
l 核心机房
l 汇聚层机房
l 数据中心
l 企业通讯机房
华为TP481200B-N20B1技术参数，华为4V1200A组合式机房电源系统
技术参数：
产品类型 | TP481200B-N20B1 |
系统 | 尺寸（宽 × 深 × 高） | 600mm × 600mm × 2000mm |
额定容量 | 1200A(2~24个50A整流模块) |
温控方式 | 自然风冷 |
安装方式 | 落地安装（防静电地板安装，地面安装） |
走线方式 | 上进线，上出线 |
维护模式 | 前操作、前维护，支持靠墙（离墙壁距离≥100mm） |
防护等级 | IP20 |
交流配电 | 输入模式 | 220/380Vac三相 |
输入电压 | 85Vac～300Vac(L-N)，额定220Vac |
输入频率 | 45~66Hz, 额定50Hz/60Hz |
输入容量 | 1×200A/3P (MCCB) |
防雷 | 20kA/40kA，8/20μs |
直流配电 | 输出电压 | 42~58Vdc, 默认输出53.5Vdc |
额定输出功率 | 72kW |
电池支路 | 2×1000A (NT4) |
负载支路 | 4×500A (NT3), 2×400A (NT2), 6 ×160A (NT00), 6 ×100A (NT00) |
防雷 | 10kA/20kA，8/20μs |
整流模块 | 效率 | 最高98% |
输出功率 | 3000W(176Vac~300Vac) |
工作温度 | -40 ~ +75oC |
尺寸 | 105mm（宽）×281mm（深）×40.8mm（高，1U） |
重量 | <2.5kg |
功率因数 | ≥0.99（负载≥50%） |
THD | ≤5%（负载≥50%） |
监控模块 | 告警输入 | 4路开关量输入 |
告警输出 | 8路干接点输出 |
通信口 | Ethernet, RS485/232 |
告警存储 | 10 000条告警和系统日志 |
显示模式 | LCD（尺寸73.2mm×54.8mm，分辨率160×240） |
环境 | 工作温度 | -10 ~ +45oC |
存储温度 | -40 ~ +70oC |
相对湿度 | 5%~95%(无凝露) |
高度 | 0~4000m |
