ZXDU68 T601H流电源系统应用于室内环境中,可为移动通信基站、室内覆盖站.传 输、微波、地面卩一星站等通讯设备提供稳定的直流电源。采用一体化机柜，集交流配电、 直流配电、整流、监控于一体.
![8`ZDT7R2MZ_PW_J$)HD]]NO.png](https://aimg8.dlssyht.cn/u/2018770/ueditor/image/1010/2018770/1606028788202902.png "1606028788202902.png")
ZXDU68 T601系统由交流配电单元、直流配电单元、监控单元、ZXD24OO开关整流器和 凿电池组成。除了�?电池外，其他系统组件集成在ZXDU^T6(H系统机柜内。

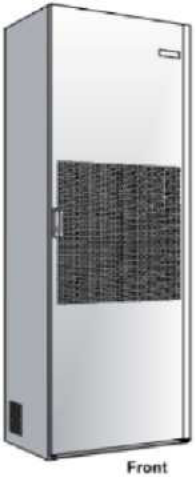

• ZXDU68 T601系统机柜的外形如图2T所示。
今机柜的高度为1硕nun-在加配*W mm高的頂罩或底座后,整机高度达到2(W mm (顶罩和底座为可选配件)。
今 机柜的顶部配置防尘盖，防尘盖由多个防尘盖单元拼装组成。
r机柜的后部配置4块盖板。盖板和机柜的前门上分布冇散热孔.，
項目 | 配置说明 |
交流配电 | 交流输入 | 有2种交流输入方式可供选择（二选一）: •单空开交流输入方式，配置1个3P空气开关； • ★双空开交流输入方式，配置2个带机械互锁的3P空气开关一 |
•交流备用输出 | 可选配件，每相备用输出不大于16 A |
直流配电 | 直流输出 | •直流输出：标准配置10路负载分路；其中一次下电配置4路培断器和2路空 气开关，二次下电配置4路空气开关； • ★扩展直流输出：一次下电可扩展7路空气开关（总电流不大于150A）或4 路熔断器（每路电流均不大于100A）;二次下电可扩展7路空气开关（总 电流不大于150 A ）或4路熔断器（每路电流均不大于100A）; • 以上直流输出根据用户合同需求灵活配置 |
直流输入 | 设有2路电池输入，每路配置500 A熔断器，可夕卜接容量不大于1000 Ah的电池 |
★应急照明 | 可选配件 |
整流模块 | 最多霓12企旳2400开关整流器 |
监控单元 | 1套 |
防雷器 | 交流C级防雷模块、直流防雷盒 |
•电源后台益控软件 | 可选配件，提供RS232/RS485接口或其他远程通讯手段与计算机相连，通过电 源后台监控软件实现后台监控 |
机柜 | 配置1600mm高机柜，可选增加400mm高机柜顶帽 |
机械参数
项目 | 说明 |
外形尺寸 （高X宽X深） | ZXDU68 T601系统机柜 | 1600 mm x 600 mm x 400 mm |
机柜顶帽 | 400 mm x 598 mm x 400 mm |
ZXD2400 ( V4.3)整流器 | 134 mm x 87 mm x 318 mm |
监控模块 | 134 mm x 87 mm x 310 mm |
重量 | ZXDU68 T601系统机柜 | 80 kg （不包括整流器和监控模块） |
机柜顶帽 | 9 5 kg |
ZXD2400 ( V4.3 )整流器 | 3.8 kg |
监控模块 | 2.2 kg |
交流配电
项目 | 说明 |
输入制式 | 三相五线制(L1/L2/L3/N/PE ) |
额定输入相电压 | 220 V |
可波动电压范围 | 80 V ~ 300 V （相电压） |
频率 | 45 Hz ~ 65 Hz |
項目 | 说明 |
额定输入电流 | 80 A |
输入功率因数 | N0.99 （满载） |
C级防雷泄放电流 | W40kA |
直流配电
项目 | 说明 |
额定输出电压 | -48 V |
可调范围 | -42 V ~ -58 V连续可调 |
输出电流 | 0 A ~ 600 A | |
稳压精度 | W0.6% |
衡重杂音电压 | <2 mV |
峰-峰值杂音电压 | W200 mV ( 20 MHz带宽) |
效率 | >92% （额定输入满载情况下） |
宽频杂音电压 | W50 mV ( 3.4 kHzr-150 kHz) W20 mV ( 0.15 MHz~30 MHz) |
离散频率杂音电压 | W5 mV ( 3.4 kHz~150 kHz ) W3 mV ( 150 kHz-200 kHz ) |
<2 mV ( 200kHz-500kHz) W1 mV (0.5MHz~30MHz) |
直流防雷泄放电流 | W5 kA |
