华为TP48600T-N20A7高频开关电源机柜，华为TP48600T通信开关电源系统，华为48V通信电源

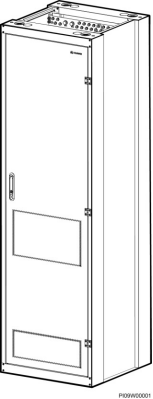

TP48300T-N20A7，TP48600T-N20A7 是室内通信电源系统，将交流电转换为稳定的直流电，主要为–48V 系列的通信设备进行供电。最大输出电流分别是 300A、600A，机柜外观如下图所示。
华为TP48600T-N20A7高频开关电源机柜，华为TP48600T通信开关电源系统，华为48V通信电源
系统特点
l 模块电压输入范围宽 85V AC～300V AC
l 完善的电池管理功能
l 完善的交、直流防雷设计
l 提供一路COM 接口、一路 RS485 接口
l 支持 LCD 界面中英文显示、按键操作
l 支持整流模块热插拔和高效、标效整流模块混插
l 整流模块功率因数值达 0.99
l 高效整流模块效率高达 96%，标效整流模块效率高达 93%
l 根据负载功率的大小，自动休眠一个或多个整流模块，节省能耗；支持高标效模块混插，节省投资
l 支持 4 用户共享供电，可对 4 用户的直流用电进行独立电量计量
支持分用户控制负载下电，可选时间模式（时长可调）或电压模式（电压值可调），分用户上下电参数独立可调
华为TP48600T-N20A7高频开关电源机柜，华为TP48600T通信开关电源系统，华为48V通信电源
系统配置
项目 | TP48300T-N20A7 | TP48600T-N20A7 |
交流输入制式 | 220/380V AC 三相四线 |
配电单元 | l 交流配电：交流输入空开，整流模块输入空开 l 直流配电：重要负载支路（BLVD），次要负载支路 （LLVD），电池支路 |
监控单元 | SMU06C2 |
整流模块 | 最大可配置 6 个 R4850N6 或 R4850G2 整流模块 | 最大可配置 12 个 R4850N6 或 R4850G2 整流模块 |
交流防雷 | 标称雷击放电电流 20kA，最大雷击放电电流 40kA，8/20μs |
直流防雷 | 差模 10kA，共模 20kA，8/20μs |
| 项目 I TP48300TN20A7 | TP48600T-N20A7 |
|
输入制式 | 220/380VAC三相四线 |
交流配电 | •交流输入空开：63A/3PX1 •整流模块空开：32A/1PX6 •榭雷击放电电流20kA,最 大雷击放电电流40kA, 8Z20J1S | •交流输入空开：100A/3PX1 •整流模块空开：32A/1PX12 •榭雷击放电电流20kA,最 大雷击放电电流40kA, 8/20声 |
直流配电 | •职1: | •职1： |
说明 | -BLVD1: 100A 信丝 x2 | -BLVD1: 100A 信丝 x4 |
每一位用户 彖大负載电 淡不可以趕 辻 175A. | -LLVD1: 160A 信丝 x2, 63A/1P 空开 x3 •用户2: | -LLVD1: 160A 信丝 x4, 63A/1P 空开 x3 •用户2: |
| -BLVD1: 100A 信丝 x2 | -BLVD2: 100A 信丝 x4 |
-LLVD1: 160A 信丝 x2, 63A/1P 空开 x3 | -LLVD2: 160A 信丝 x4, 63A/1P 空开 x3 |
•用户3: | •用户3: |
-BLVD1: 100A 信丝 x2 | -BLVD3: 100A 信丝 x4 |
-LLVD1: 160A 信丝 x2, 63A/1P 空开 x3 | -LLVD3: 160A 信丝 x4, 63A/1P 空开 x3 | + |
• ^>4: | •用户4: |
|
-BLVD4: 16A/1P 空开 x2 | -BLVD4: 16A/1P 空开 x2 |
-LLVD4： 63A/1P 空开 x3 | -LLVD4： 63A/1P 空开 |
电池支路 | 500A信丝x2 |
|
|
|
